詳解西門子S7200以太網模塊CP243-1的使用
隨著物聯網的進一步普及使用，越來越多的智能設備將會使用網絡通信，西門子S7200 PLC的應用廣泛，現在將會有更多的設備將使用西門子S7200 以太網通信模塊CP243-1，下面華沙自動化將為大家詳細講解西門子CP243-1的使用，（如有疑問請聯系QQ498453111）
詳見
第一步: 建立一個以太網使用向?qū)?/strong>

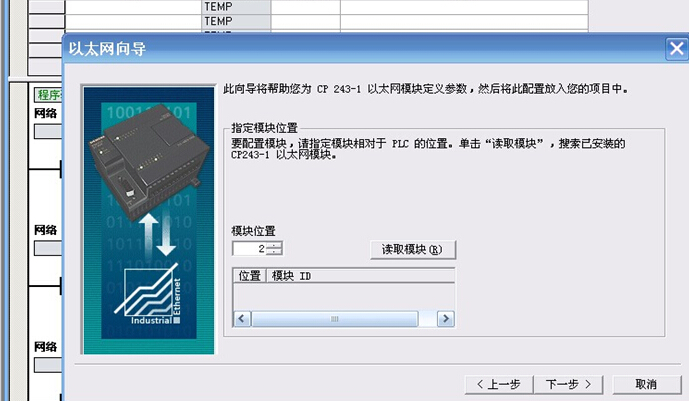

注：模塊位置設置：這里的模塊指的是擴展模塊，CPU不算模塊，第一個擴展模塊位置為0，以此類推。
第二步：填寫模塊地址

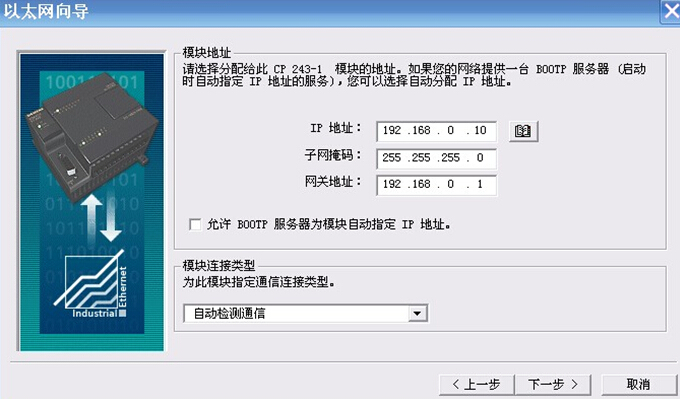

IP地址即為PLC的地址,如192.168.0.10
子網掩碼一般默認為255.255.255.0
網關地址使用與IP地址同一局域網首址，如192.168.0.1

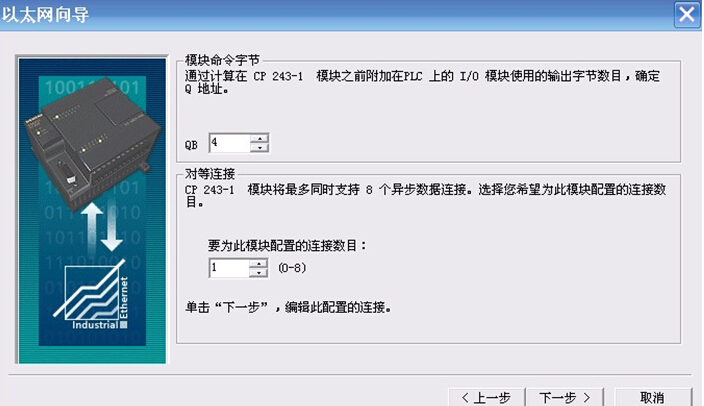

第三步：（1）計算輸出字節和連接數目(一般默認)，
（2）填寫模塊配置連接數目，最多支持8個，根據實際填寫。
第四步：CP243-1模塊既可以作為主機服務器使用，也可以做客戶機，下面我們以CP243-1模塊作為服務器作詳細講解；詳見www.redarmypark.cn廣州華沙自動化設備有限公司

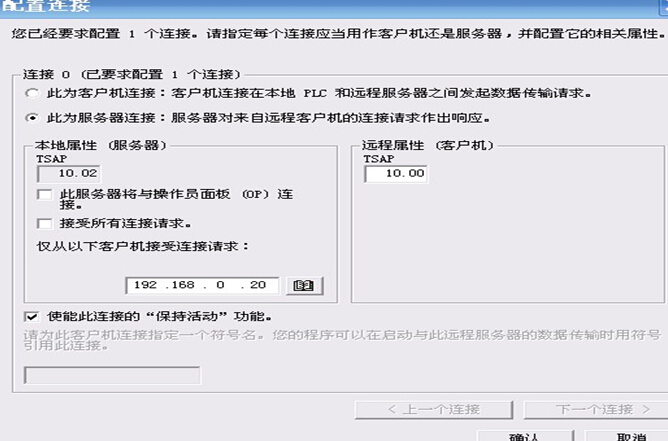

設置了PLC為服務器，那么PC端則為客戶機，按下圖配置PC機的IP地址。

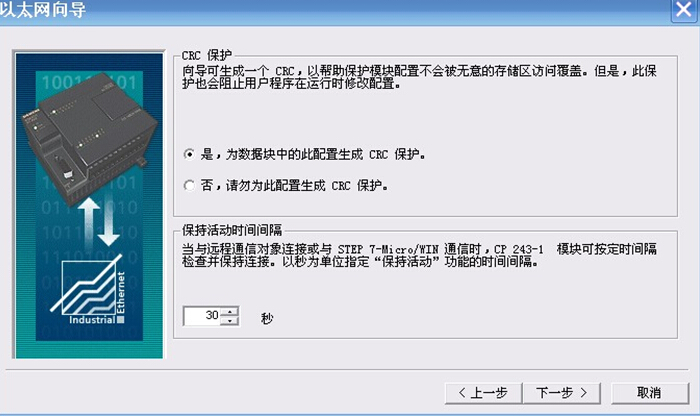

第五步：設置CRC保護，選擇默認設置。

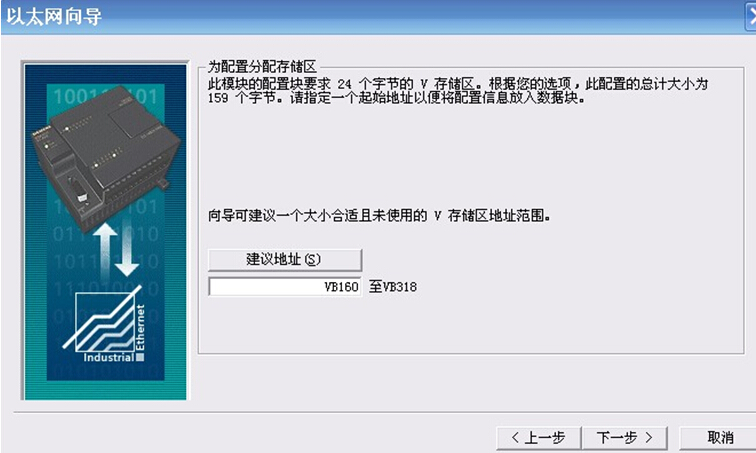

第六步：配置分布存儲區。采用“建議地址”即可，避免重復使用地址。
點擊下一步：

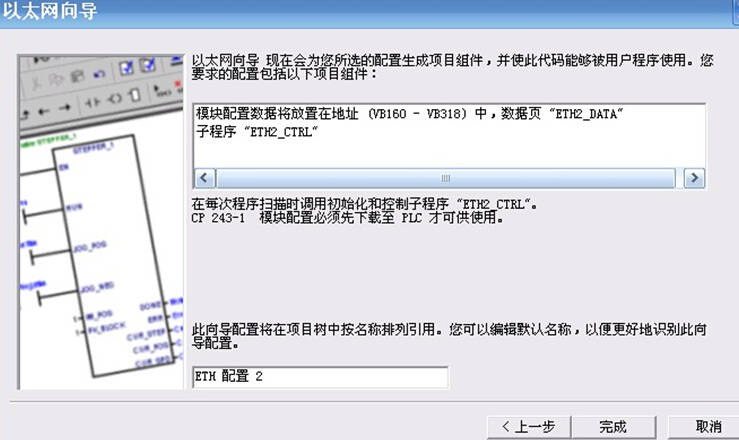

點擊完成即可。
注意：上述配置完成后，需要用PPI電纜將程序和以上配置下載到PLC，然后在將電腦IP設為之前的客戶機的IP。（如本例中計算機IP應該設置為192.168.0.20），而PLC的IP為192.168.0.10。

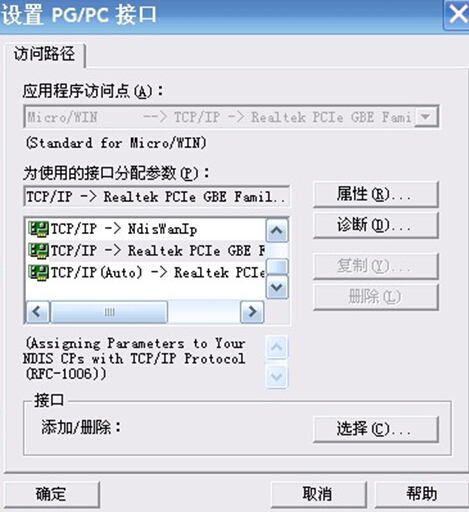

下載完程序并且PC機的IP設置完之后，PC和PLC才可以用以太網進行通訊，不過在西門子STEP-7編程軟件中應該修改“設置PG/PC接口”，如圖，選擇TCP/IP，具體看PC機是哪款網卡。
Setp-7和PLC通訊，在step-7中點擊“通信”：
主機即為PC機，遠程地址即為PLC的IP，按之前配置以太網模塊時為PLC配置好的IP設置好PLC的IP，在右邊雙擊刷新即可。
詳見www.redarmypark.cn廣州華沙自動化設備有限公司
